Das MODE BOARD
Das Mode Board findet sich zwischen den LCD Monitor und dem Drehzahlmesser.
Die Funktionen dieses Boards sind eher zweitrangig und dienen rein zur Information von "unwichtigeren Daten".

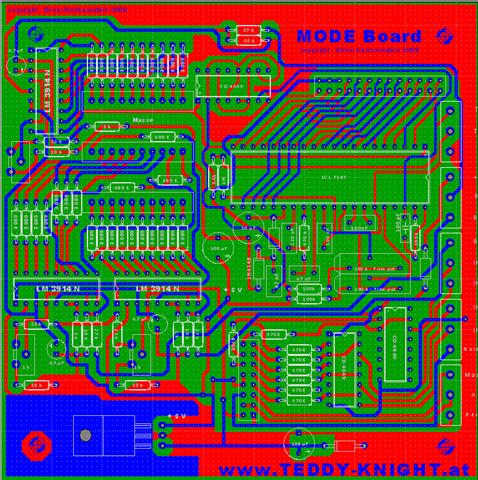

Die Entwichklung dieses Bauteils ist bereits zu 100% fertig und es liegt bereits das Layout (Grafik) der Printplatten vor. Als einer der nächsten Schritte, werde ich die Elektronik testweise Aufbauen und einem Dauertest unterziehen. Die Platine für die Elektronik habe ich bereits geätzt. Danach könnte die professionelle Fertigung dieses Bauteiles folgen.
Nun aber zu den Funktionen:

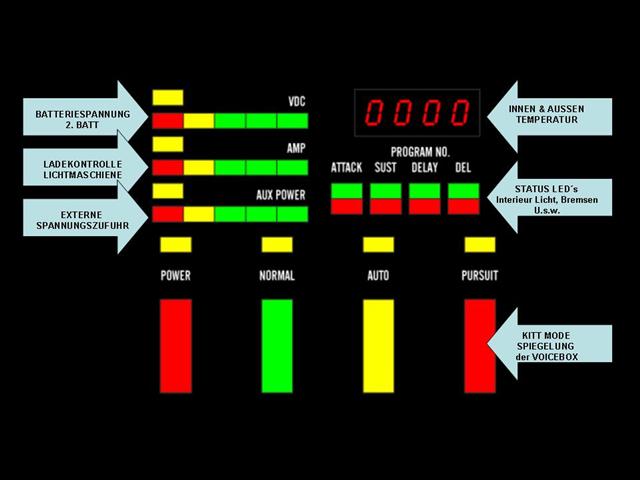

Anzeige des Betriebsmodus: NORMAL/AUTO/PURSIUT
IN/OUT Temperaturanzeige (Nummerisch)
4x Statuslampen (rot/grün) zur Anzeige von z.B. externe Spannung angeschlossen
3x Bargraphpegelanzeige zur Visualisierung der 2.Batterie, externen Spannungsversorgung und Leistung der Lichtmaschiene

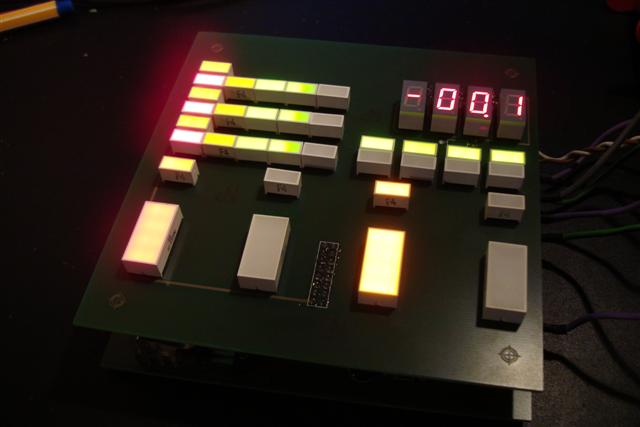

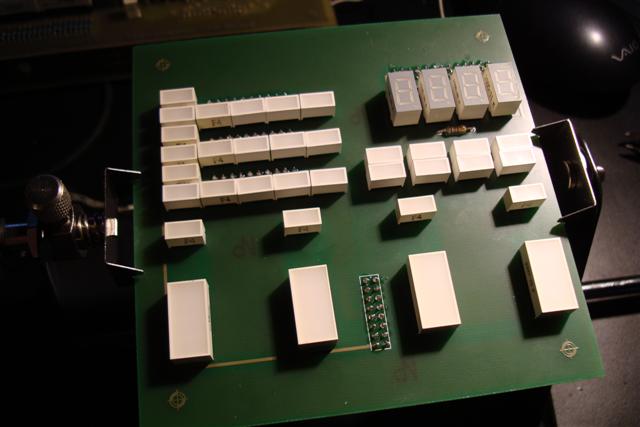

siehe auch Graphik:
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
-
Click to open image! Click to open image!
https://www.teddy-knight.at/index.php/elektronik/modeboard#sigProGalleria5e53777c3c
Dieser Beitrag wird in Kürze ergänzt.
