Zuerst einmal wünsche ich allen ein gutes neues Jahr!! Um das Jahr produktiv zu beginnen habe ich viel Zeit in die Entwicklung der Elektronik gesteckt. Nun ist sie annähernd fertig.
Meine Konzentration widmete ich dem Drehzahlmesser und den 6 Pegelanzeigen, welche auf diesem Bauteil zu finden sind.

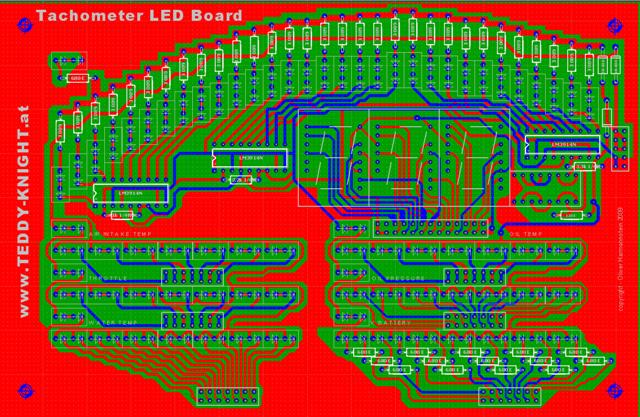

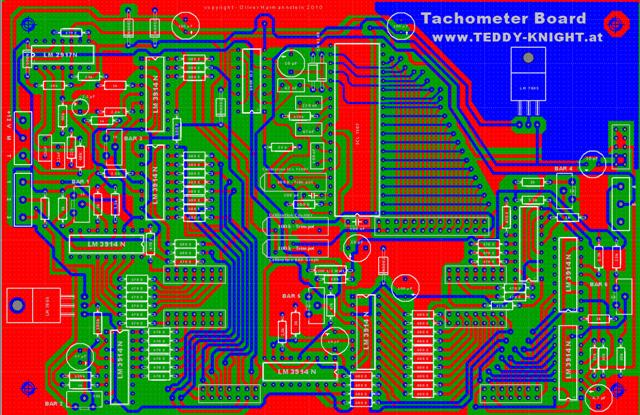

Das Board an sich findet man im Armaturenbrett gleich rechts neben der Voicebox. Wie man am Layout sehen kann sind viele Bauteile verbaut und es ergibt sich ein wahres Netz an Leiterbahnen.

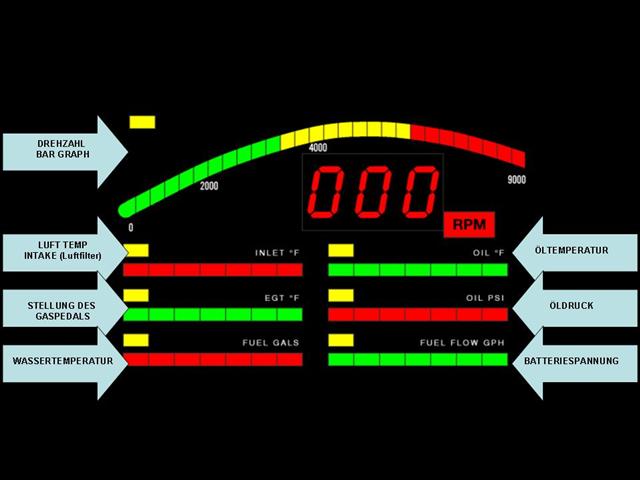

Von den Funktionen her wird dieses Board folgendes anzeigen können:
Drehzahlmesser (nummerisch)
Drehzahlmesser (graphisch)
Wassertemperaturanzeige
Öltemperaturanzeige
Öldruck
Batteriespannung
Lufttemperatur (Luftfilter)
Gaspedalstellung

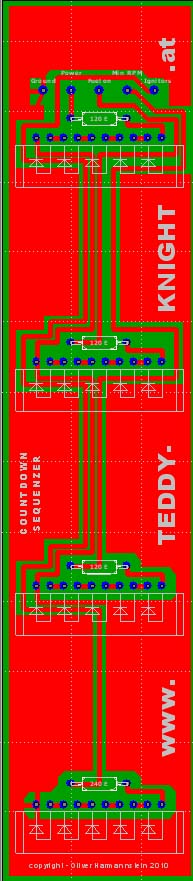

Da dies nicht genug ist, habe ich auch gleich eine Platine für den Countdownsequenzer entwickelt. Dieser findet sich oberhalb der Voicebox im Dash.
Nun ist die Entwicklung der Elektronik fast abgeschlossen (mit Ausnahme des Kompass) und ich werde die ersten Platinen nun zur professionellen Fertigung in Auftrag geben. Danach folgt das bestücken und dann können sich viele vermutlich mehr darunter vorstellen.
Sollte es jemanden interessieren,... im Moment sind knapp 1000 elekronische Bauteile verbaut, um meiner Elektronik leben einzuhauchen.
Stay tuned,.... Teddy
