Nur das Pedal selbst mit Leuchtdioden und einem 3D Druck zu erstellen, macht keine runde Lösung für diese Funktion. Auch hier muss vieles bedacht und erst einmal entwickelt werden. Aber ich habe nun eine Lösungen und kann zeigen was ich mir ausgedacht habe.
Wie immer in diesem Projekt versuche ich Dinge so zu realisieren das sie möglichst authentisch sind. In diesem Fall müssen aber auch folgende Punkte bedacht und berücksichtigt werden:
- Sicherheit beim Gasgeben darf nicht gefährdet werden (Blockieren des Pedals)
- Die Fahrzeugelektronik darf nicht beeinflusst werden
- Die Mechanik des Gaszuges sollte nicht verändert werden
- Es soll ein tatsächlicher Status abgebildet werden, wo und in welcher Stellung sich das Gaspedal befindet
- Es soll ein Arduino Mikroprozessor auf meiner eigenen Elektronik genutzt werden, um jederzeit Modifikationen durchführen zu können
- Sonderfunktionen sollen adaptierbar sein
Soviel zu dem was ich mir vorgenommen habe.
Aber warum das Ganze?
Ich will um jeden Umstand verhindern das meine Einbauten ein Sicherheitsrisiko darstellen. Es soll also niemals passieren können das der Gaszug stecken bleibt oder durch das Abtasten von Signalen das Steuergerät manipuliert wird (Abgreifen des Drosselklappensignals fällt damit aus). Das macht es aber auf der anderen Seite notwendig, dass ich eine Lösung entwickle die mit dem Fahrzeug nicht interagiert.
Es beginnt also mal damit das ich mir Gedanken machen muss wie ich ein Signal abgreife, wo es nichts gibt ausser ein Gaspedal (ein "S" förmig gebogenes Gestänge mit einem Seilzug in den Motor) und ein Schutzmetalkäfig um den Seilzug herum.
BILD 1
Meine Lösung:

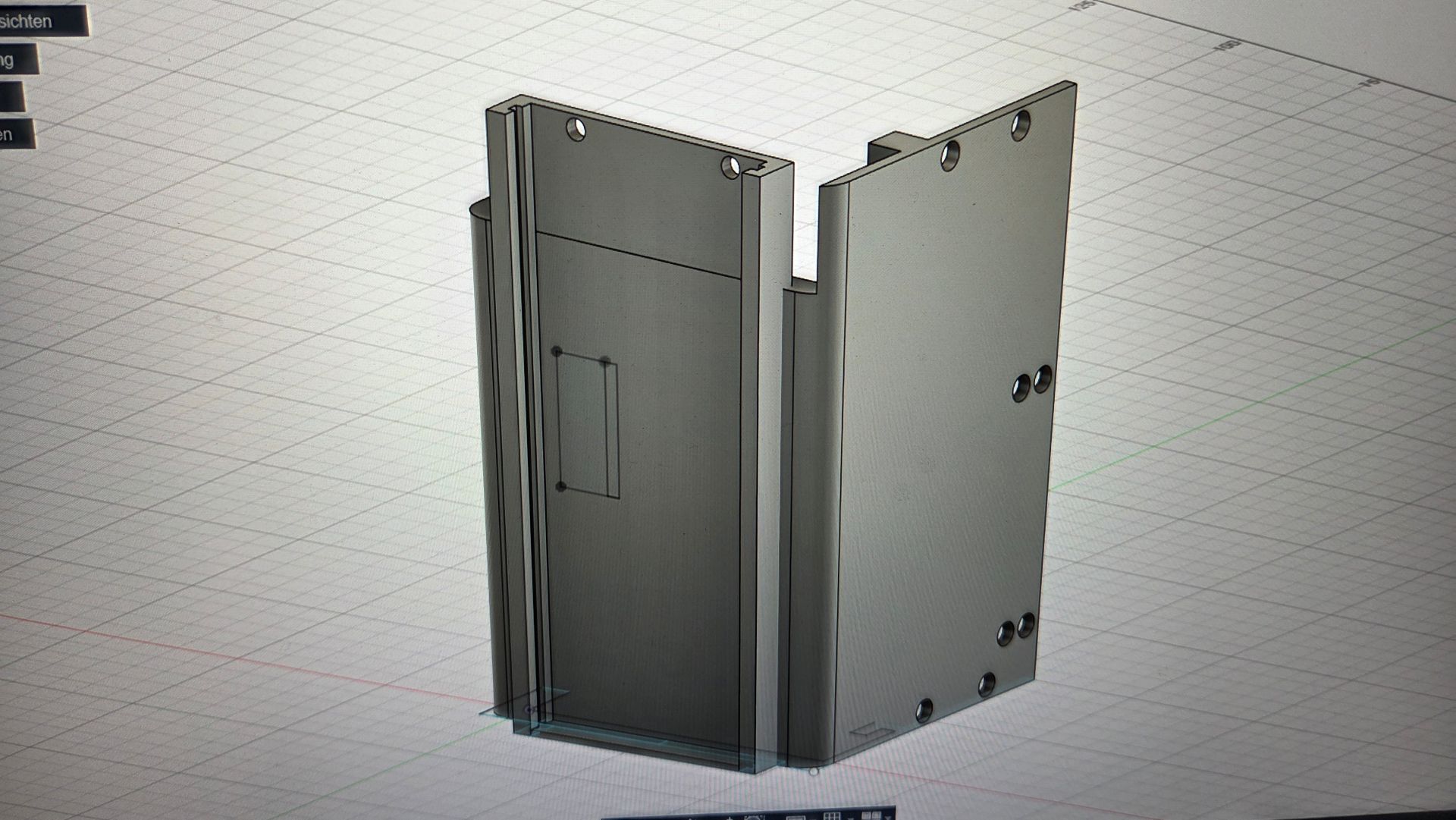

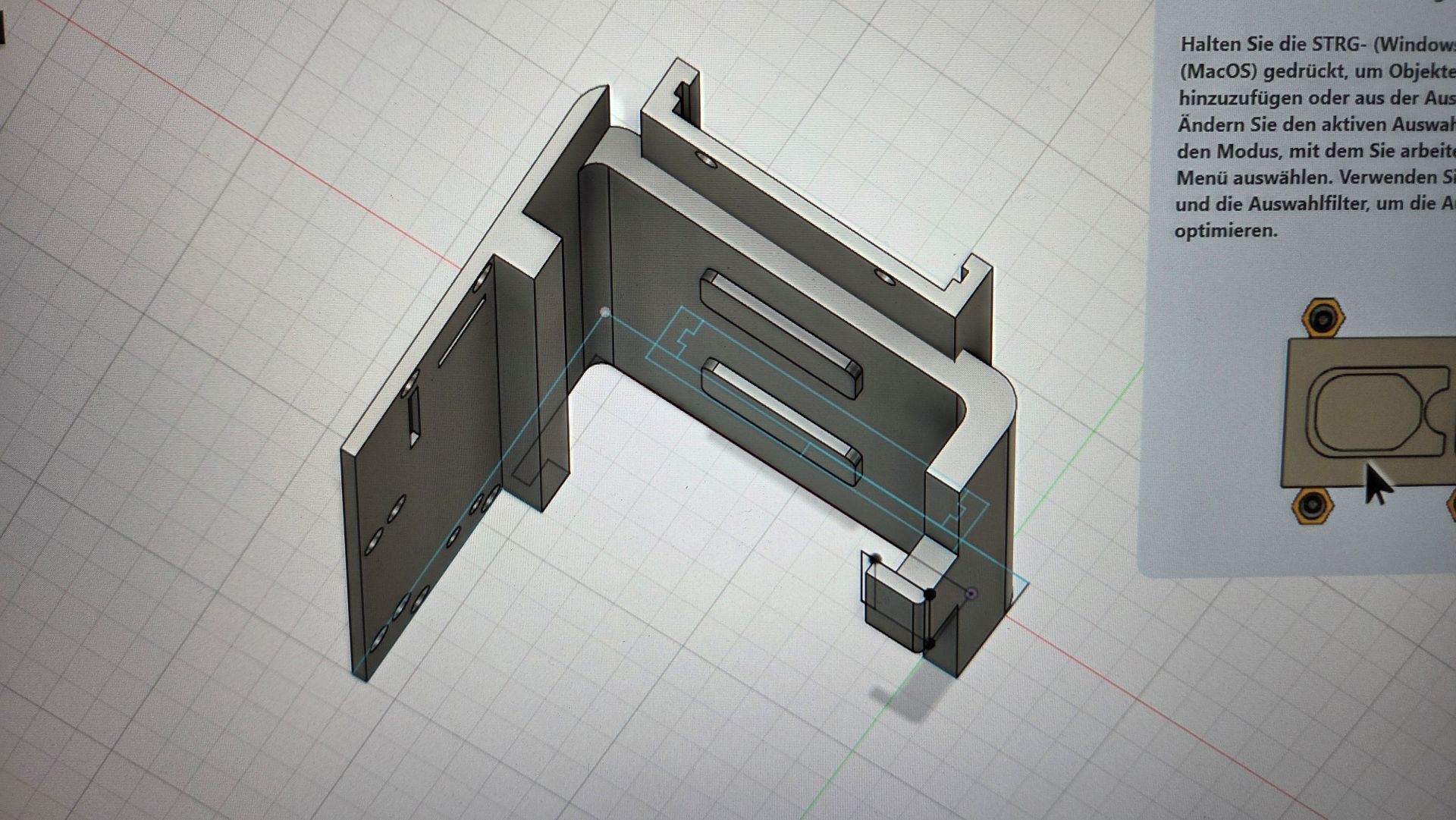

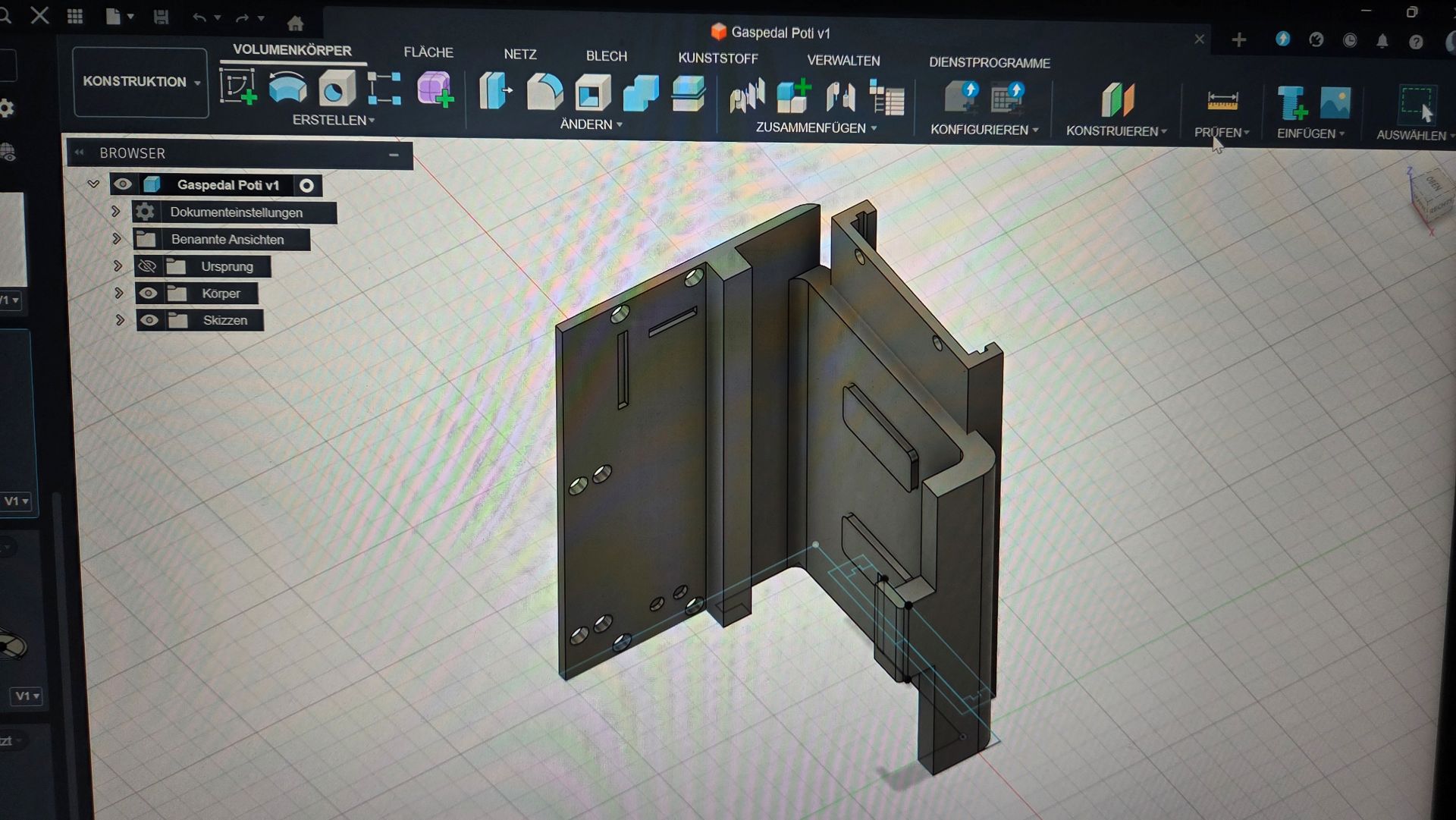

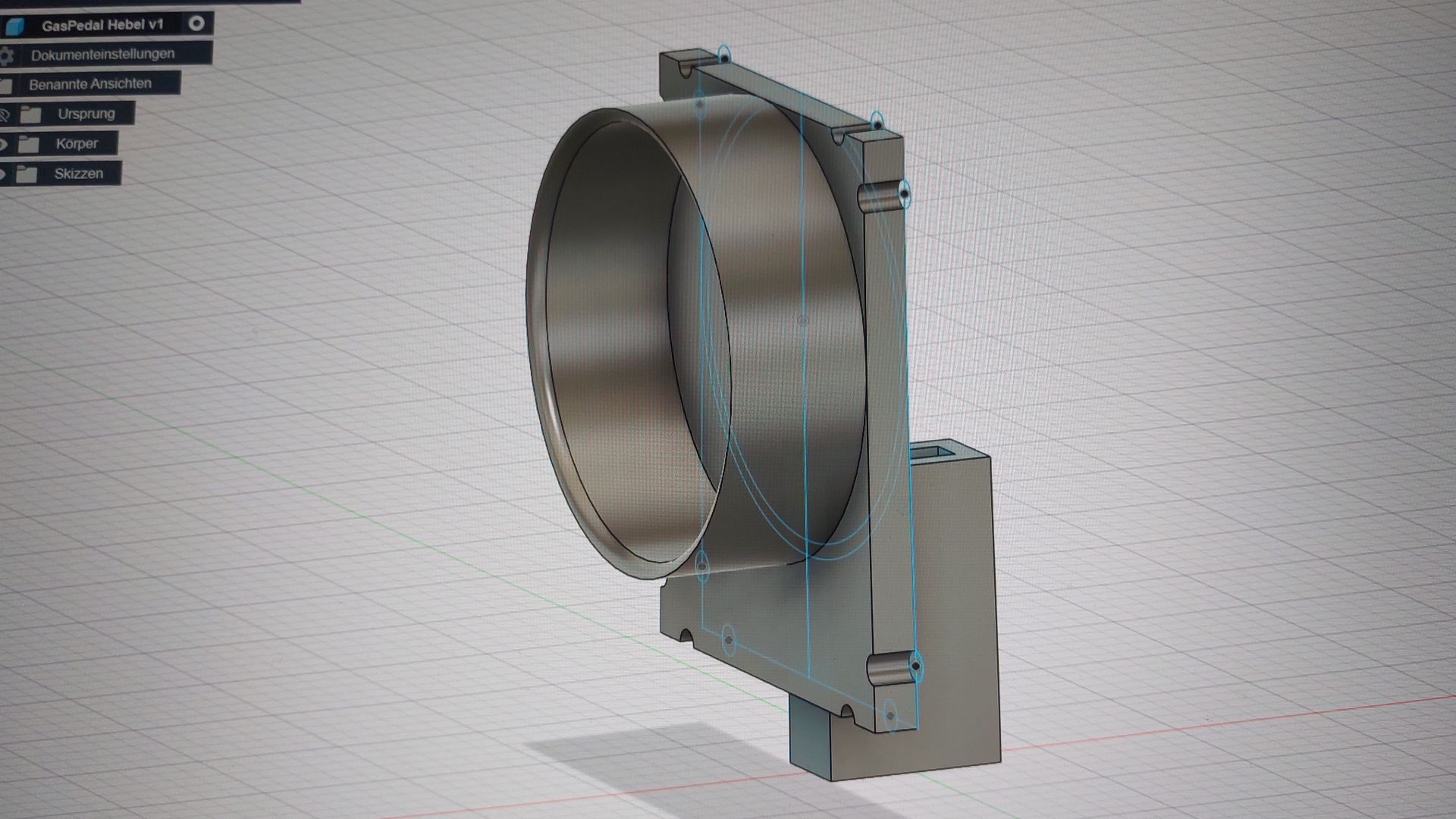

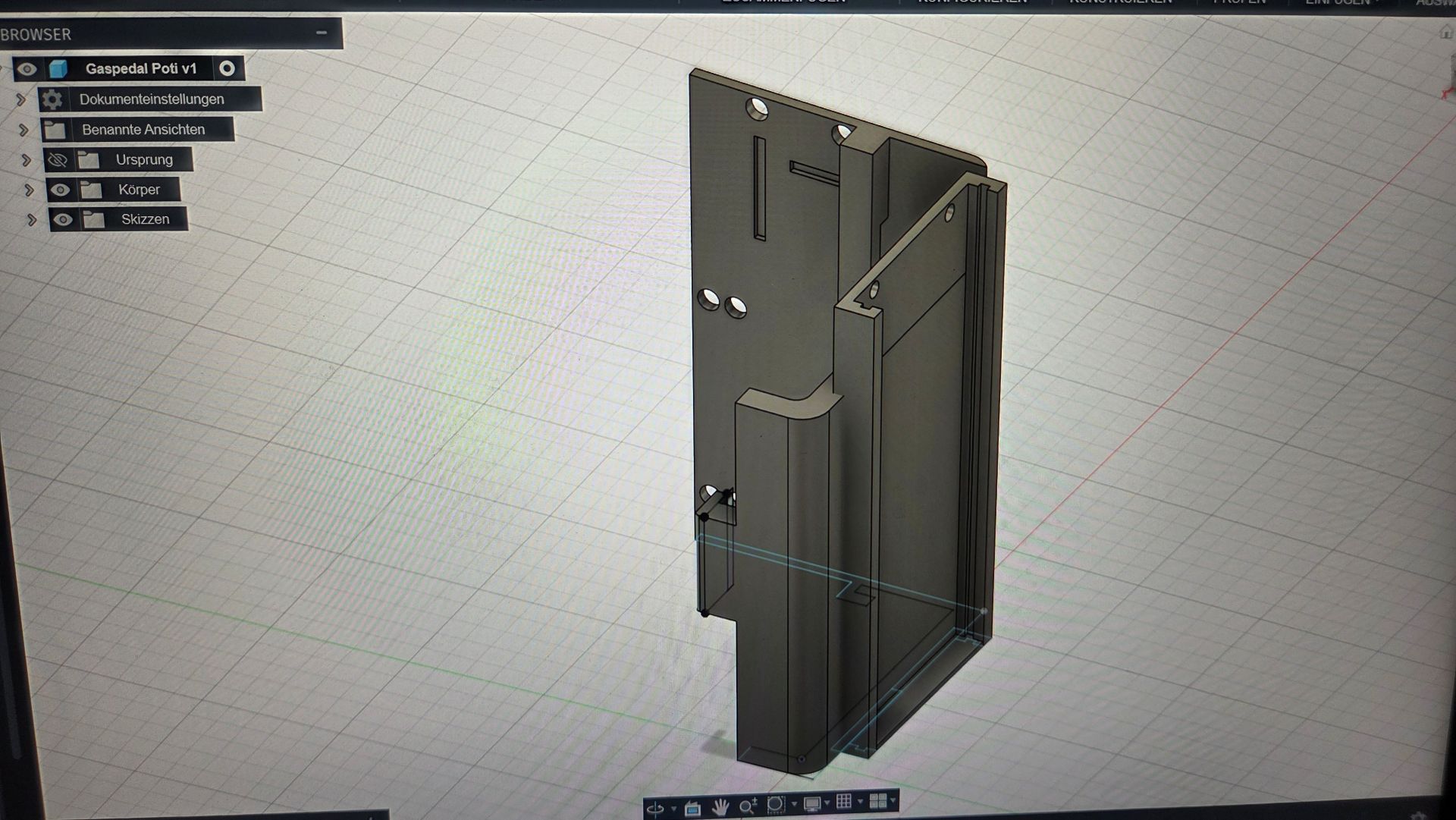

- Ich entwickle eine Halterung die "U" förmig über den Metalkäfig gestülpt wird und durch überstehende Flächen und Nasen un deas Metall einrasten. Dadurch wird die Montage komplett frei von Manipulation und Verschraubungen realisiert.

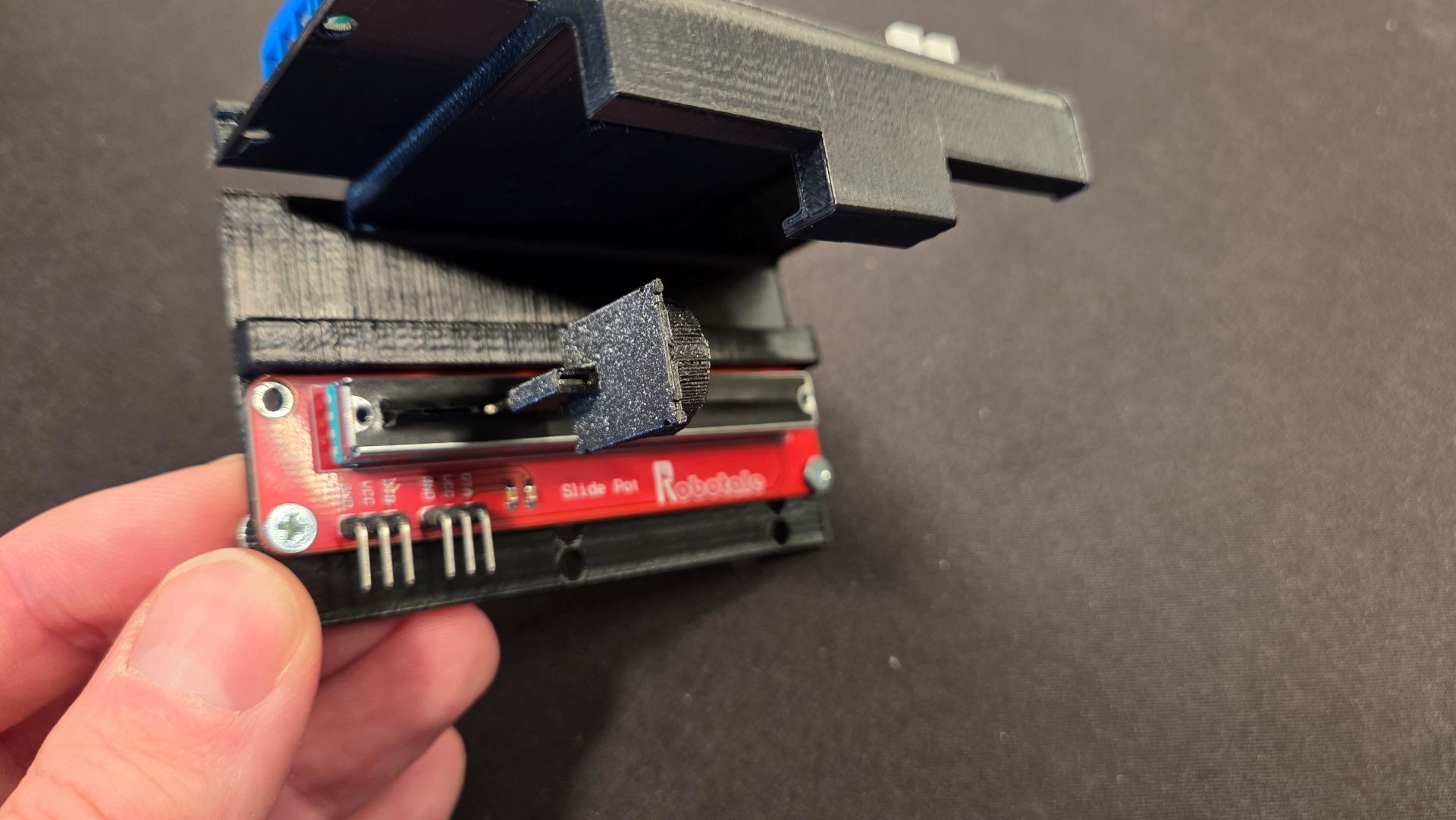

- Ein Schiebepotentiometer, welches lose mit dem Gaspedalgestänge verbunden ist (Gummiband als Sollbruchstelle), greift die Stellung des Pedals ab und generiert einen sich ändernden Signalpegel. Dieser wird über einen Prozessor erfasst und eine entsprechende Anzeige auf den LEDs ausgelöst.
- Das Schiebepotentiometer wird in seiner Führung durch den Seilzug in Position gehalten (Pfanne die verhindert das die Mechanik aus der Führung läuft)

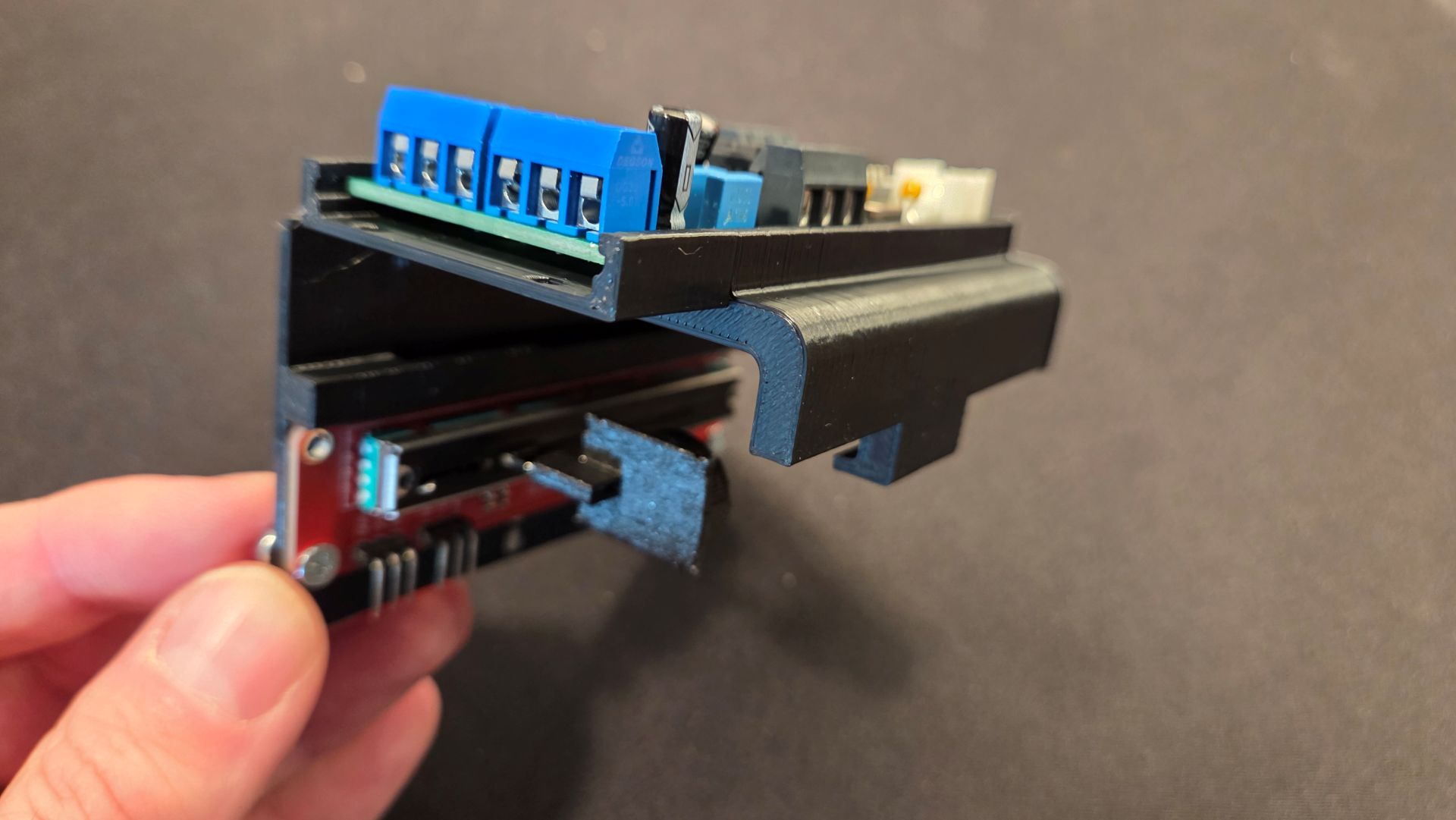

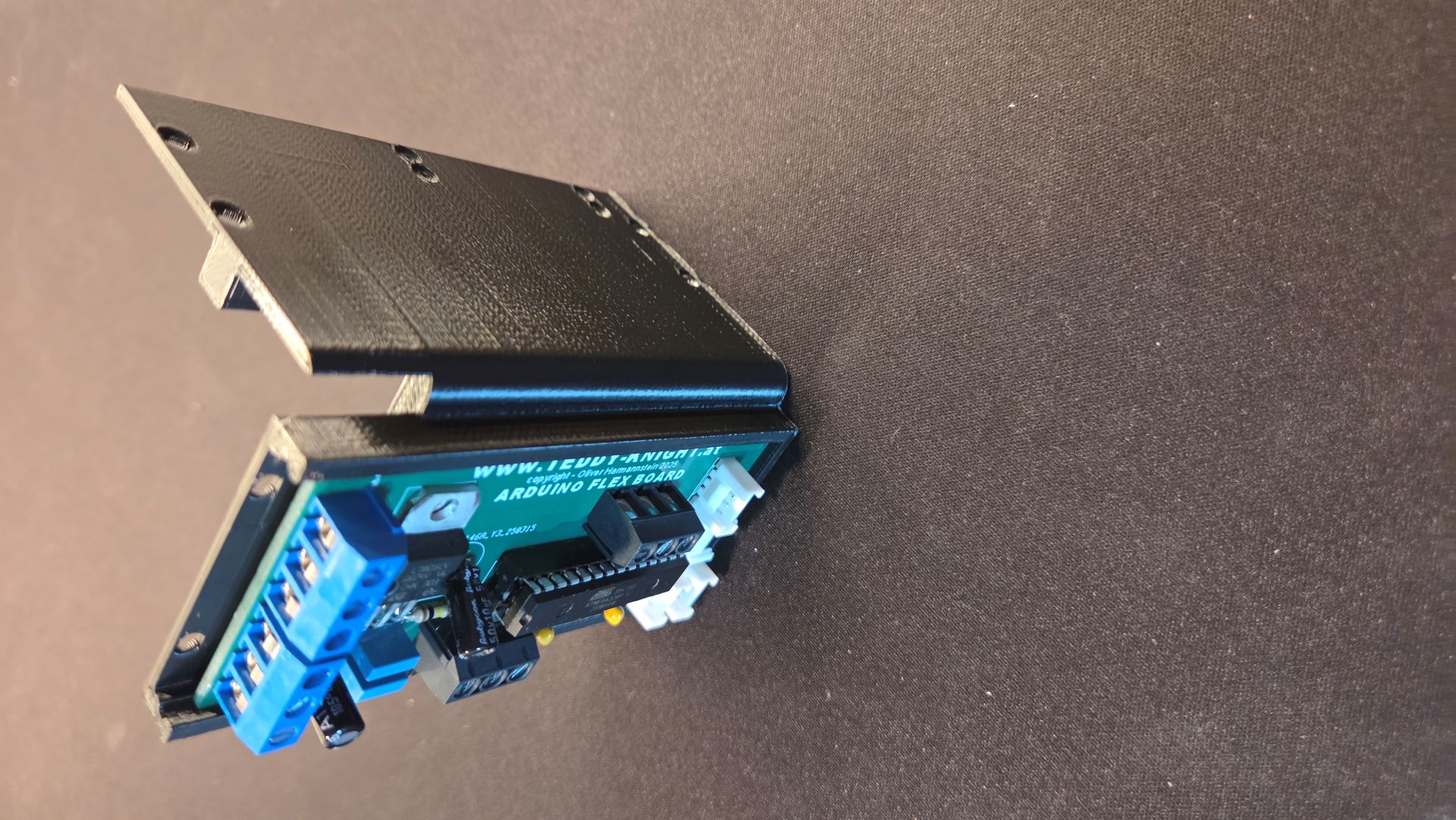

- Die Elektronik wird oben direkt auf die Halterung integriert und muss somit nicht an anderer Stelle verbaut werden

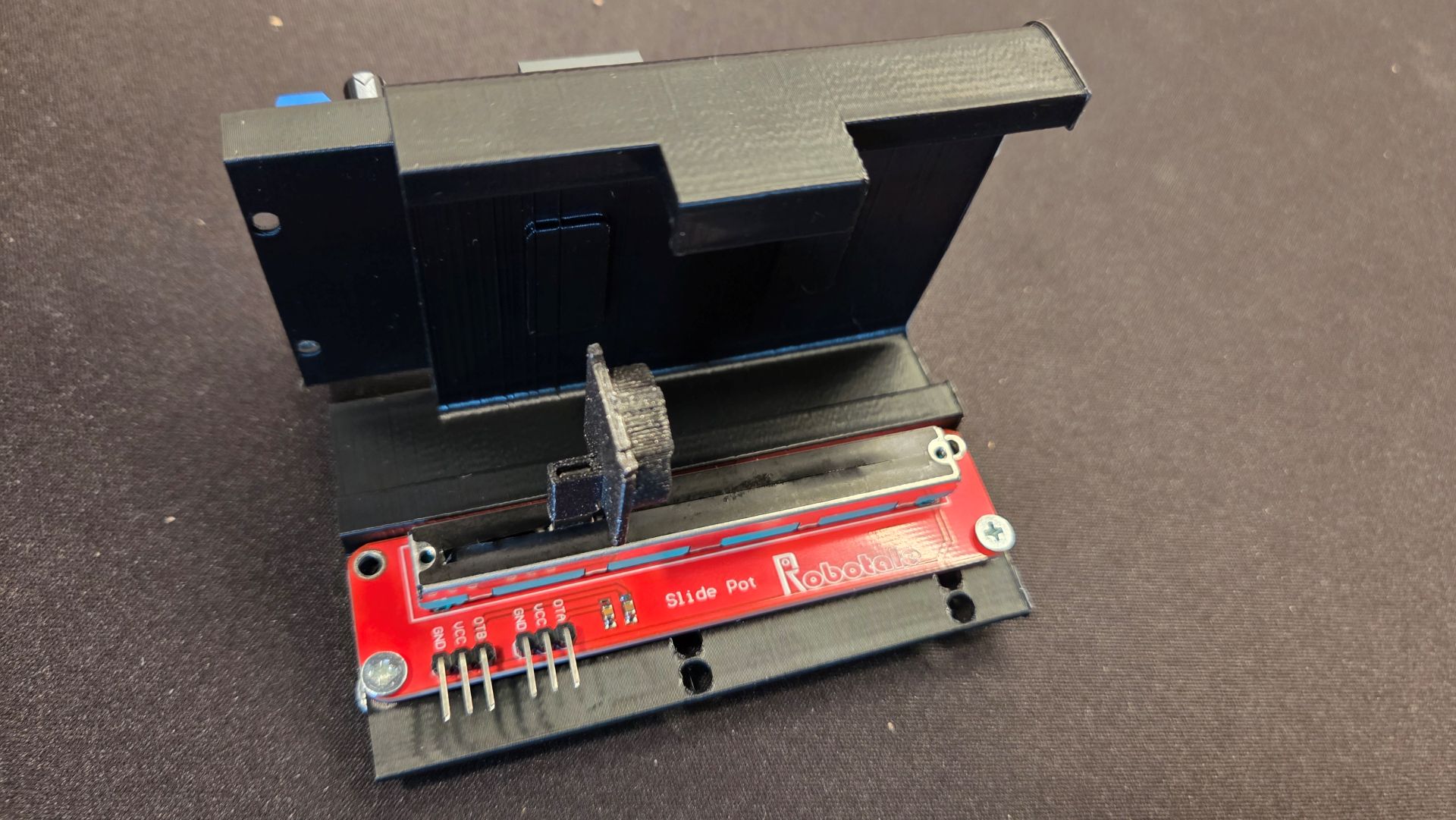

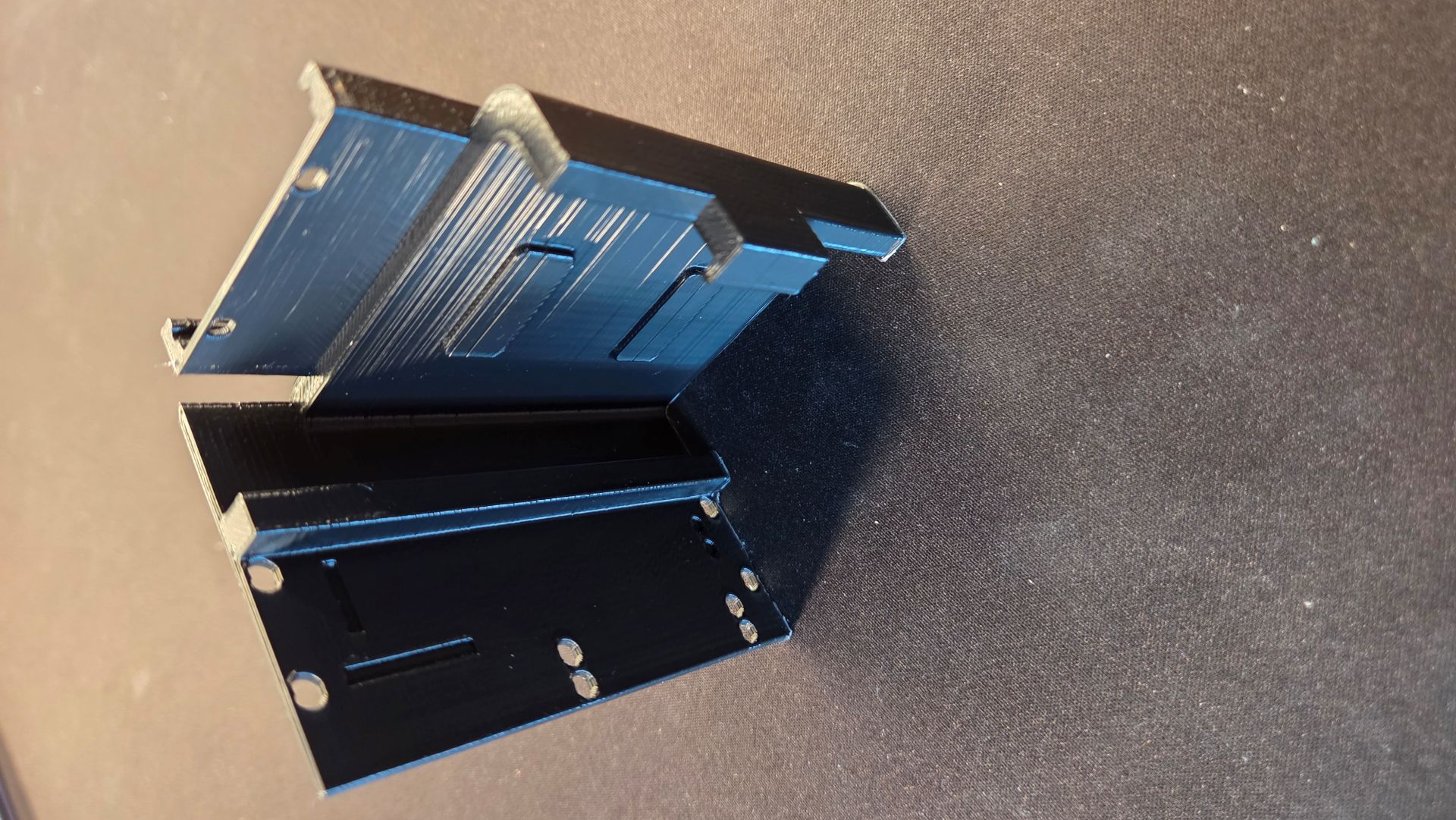

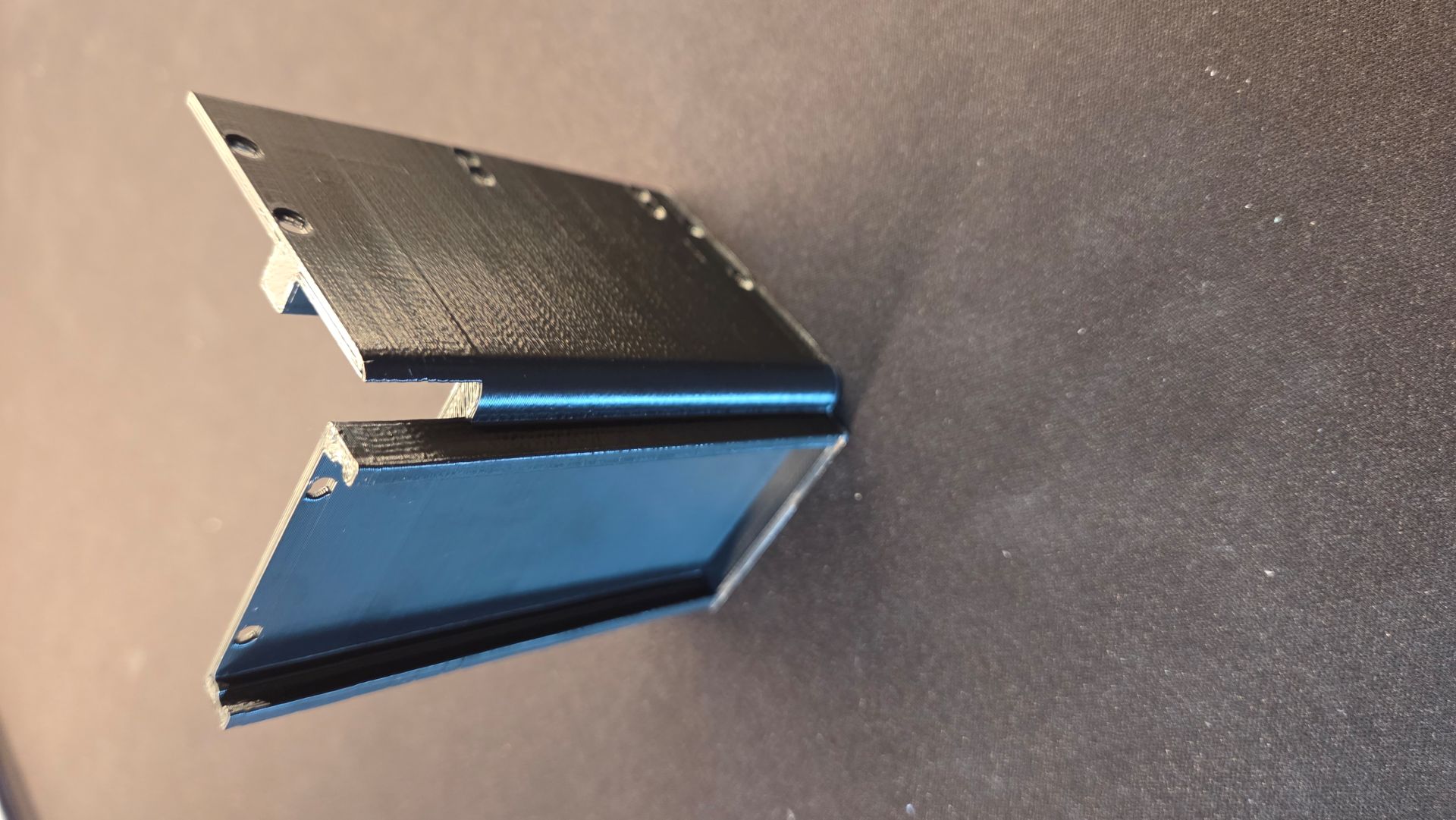

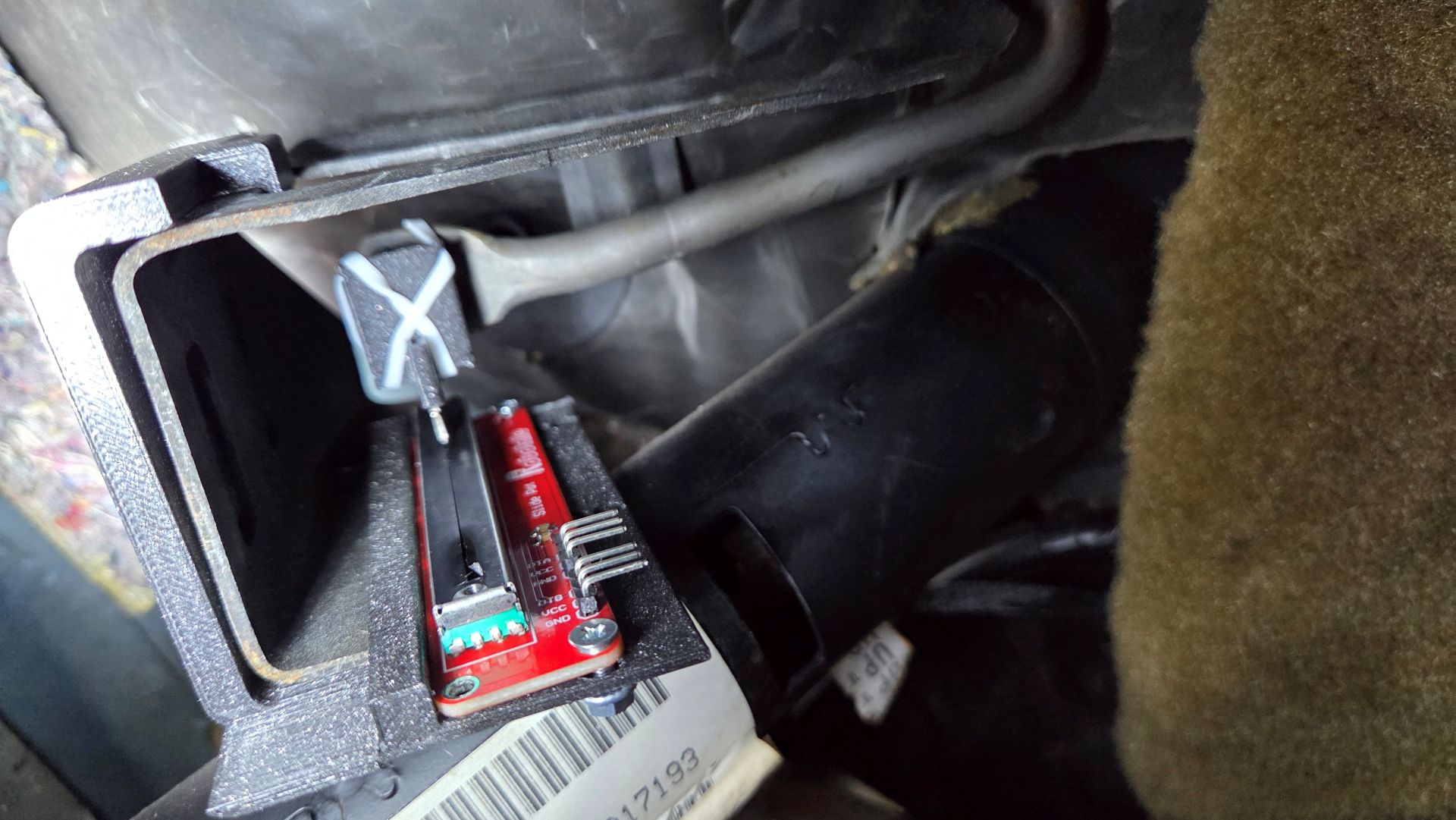

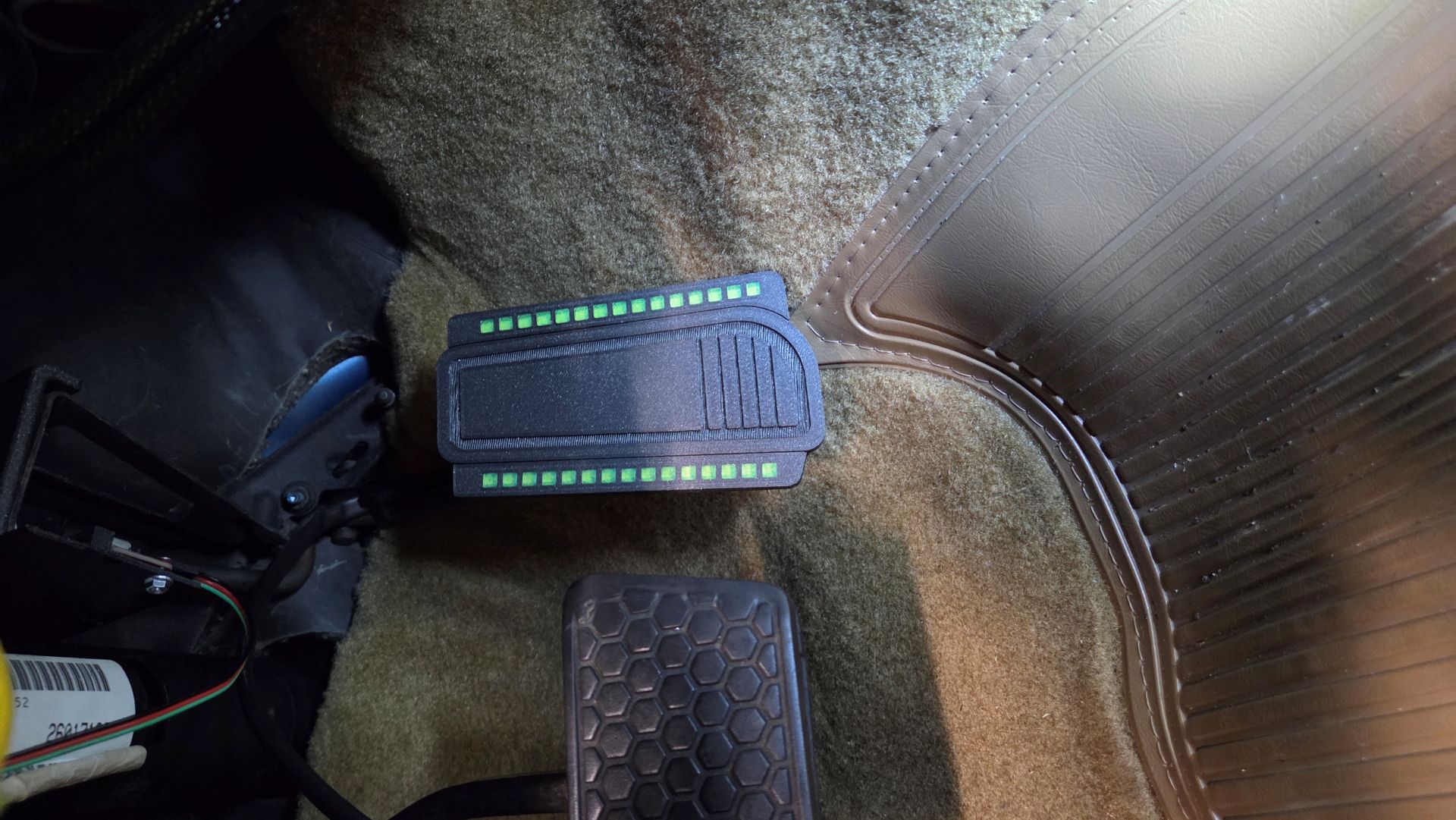

Wie bereits in den Bildern zu sehen, wird der gesamte 3D Druck auf dem Metalkäfig aufgeclipst. Keine Schraube, keine Manipulation
Ich habe mir bei der Elektronik offen gehalten weiter Funktionen integrieren zu können. Vorstellen könnte ich mir:
- Helligkeitsregelung der LEDs in Stufen
- Demomode - da bei nicht drücken des Pedals ja auch nichts leuchtet..
- ev. 1 LED leuchtend, wenn der Motor läuft (Standgas)
Auch bin ich am Überlegen das Pedal selbst noch in seiner Optik zu optimieren und näher an das aus der Serie anzupassen.
Hier noch 3 Videos:
Der Schieberegler in Funktion, verbunden mit dem Gummiband
Das Gaspedal, aktivert per Hand
Das Gaspedal mit dem Fuß betätigt
