Zeitig in der Früh hab ich heute begonnen die letzten Arbeiten am 1. Bauabschnitt in Angriff zu nehmen.
Es ist geschafft.

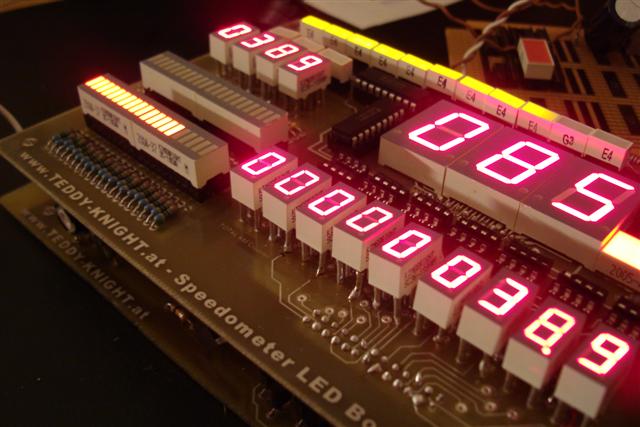

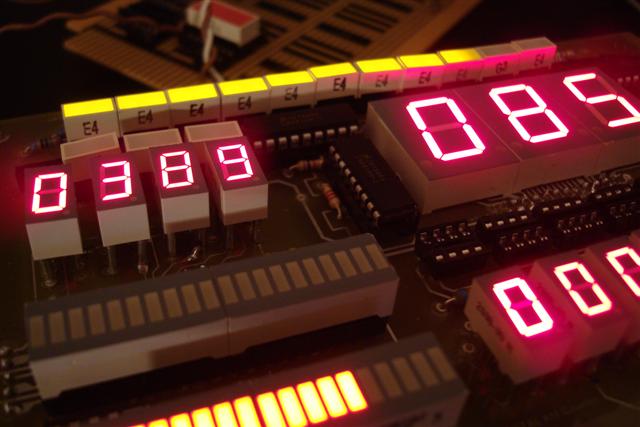

Der Prototyp des Bauteils mit dem Tacho ist fertig. (Leuchtdioden sitzen noch auf Fassungen und sehen deshalb noch etwas wild aus - real werden sie direkt eingebaut und stehen dann in Reih und Glied)
Alle Bauteile sind eingesetzt und funktionieren. Als letztes kam heute noch der Tageskilometerzähler und die Statuslampen für Park- Abblend und Fernlicht hinzu.
Dieser Bauteil hat nun folgende Funktionen in sich vereint:
Geschwindigkeitsmesser (7 Segmentanzeige)
Geschwindigkeitsmesser (graphisch oberhalb der 7 Segmentanzeige)
Umschaltsignalgeber für Auto- Pursiut- Normal (auf der Voicebox)
Statuslichter für Park- Abblend- Fernlicht
Kontrollleuchten für Scanner (1:1 zu Scanner in der Front)
Tankanzeige (20 teilig)
7 Statusleuchten (rot/grün) zur freien Zuordnung (z.B: Tür offen, Kofferraum offen, Klima ein/aus,...)
Tageskilometerzähler (max. 999,9km)
Gesamtkilometerzähler (max. 99999999,9km)
Die Kilometerzähler haben zusätzlich je eine Memoryfunktion bei der z.B. der letzte Ölwechsel gespeichert werden kann. (frei setzbar)
Der Tageskilometer hat natürlich auch eine RESET Möglichkeit.
Alle Zähler sind zu dem bis zu 10 Wochen Back up sicher, sollte mal die Batterie abgeschlossen werden.
Nun folgt noch der Test im Auto (Realbedingungen)
Im Zuge der kommenden Woche bekomm ich auch alle Leuchtdioden, womit ich dann auch alle Farben wie in der Serie auf die Schaltung setzen kann. Fotos folgen...
Teddy
