Die finalen DASH ELEKTRONIK Overlays

am .

Alles leuchtet am 1. Advent

Heute wurde es spannend, am ersten Advent dieser Weihnachten nahm ich mir vor die finalen Dash Elektronik Overlays und die Elektronik zum ersten Mal in das Armaturenbrett einzubauen. nach ! 13 Jahren meiner Arbeiten an KITT das erste Mal das ich meine eigene Elektronik im Armaturenbrett sehen sollte.

Also los,...

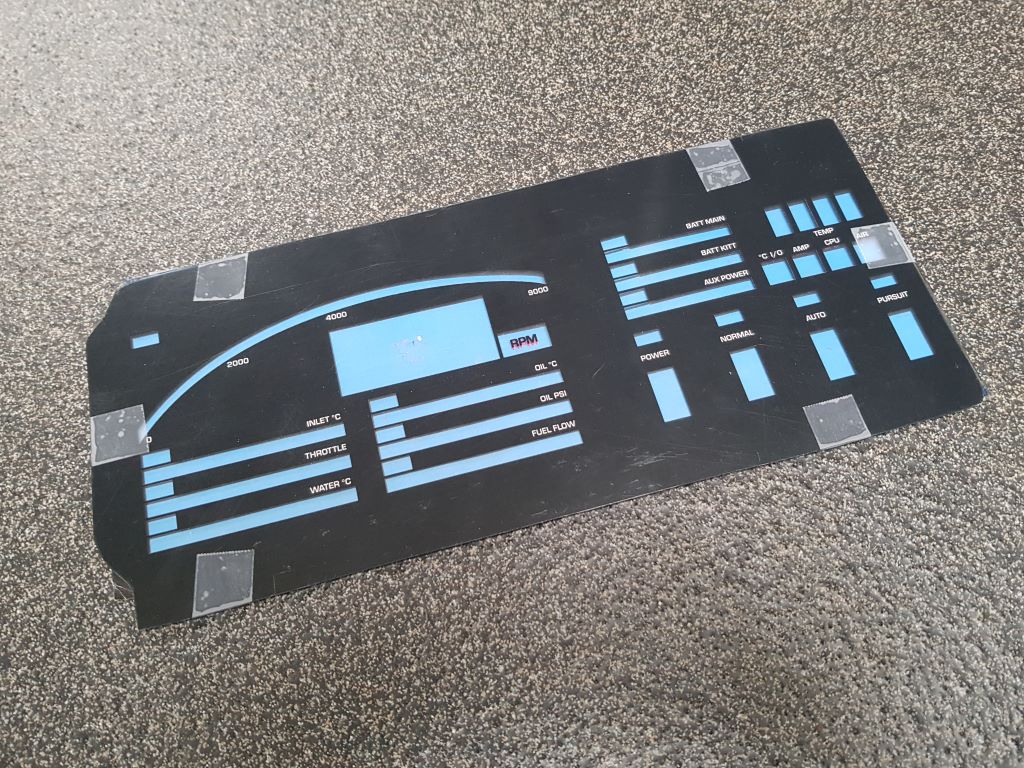

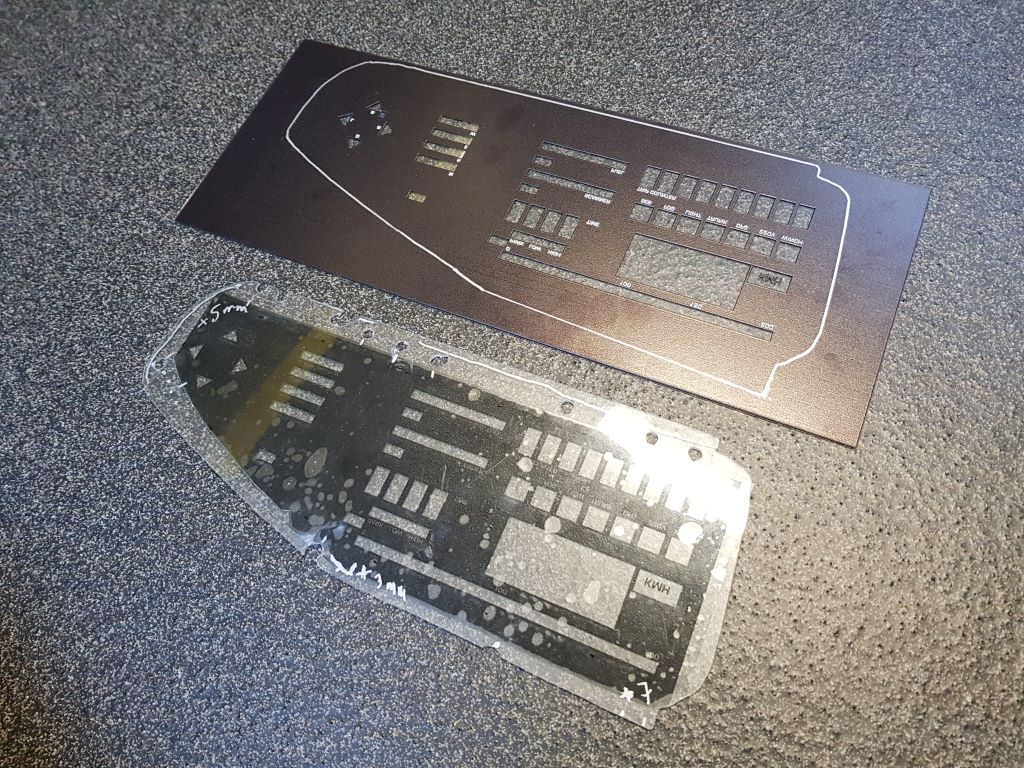

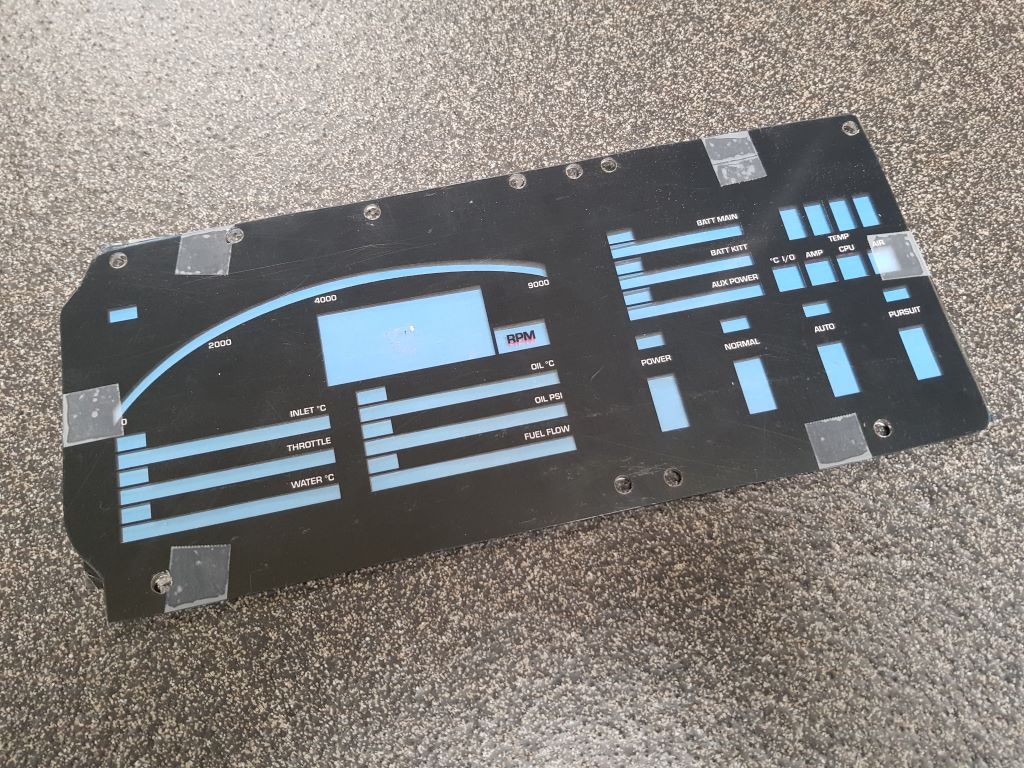

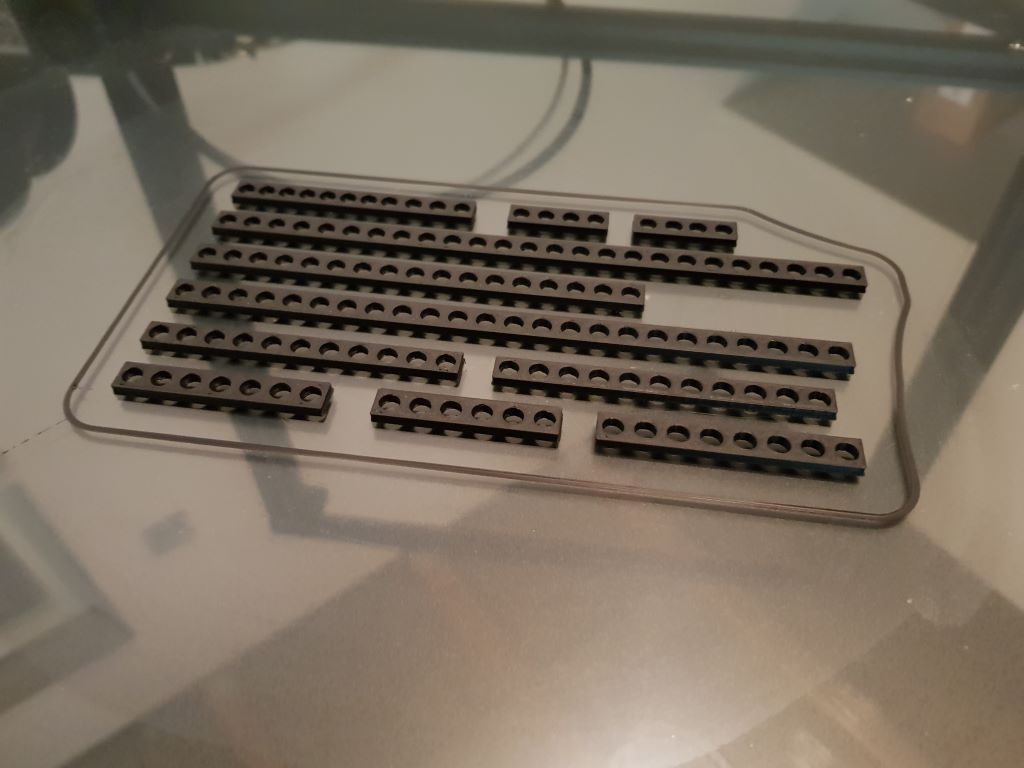

... erster Schritt war wieder einmal die Vorbereitung mittels 3D Druck, dieser beinhaltete deckungsgleiche Leisten (Deckungsgleich zu den Gewindebohrungen im Armaturenbrett), welche in Kürze die PET Overlays in Position halten werden. Nach deren Fertigstellung konnte ich nun die zuletzt erstellten Prototypen nutzen um deren Schnittmuster und deren Bohrungen auf die produzierten PET Overlays zu übertragen. Die gedruckten Leisten beweisen ihre Funktion und halten diese verlässlich fest. Mit den Overlays in Position, konnte ich nun nacheinander jede einzelne Elektronikkomponente nehmen und wiederum an das Overlay anhalten und entsprechende Bohrungen auf den Platinen erstellen.

Wie man vielleicht erkennen kann habe ich zum Teil Muttern auf Polyamid (Kunststoff) verwendet. Diese dienen dazu an etwaig kritischen Stellen keine Beschädigungen zu verursachen und Kurzschlüssen vorzubeugen.

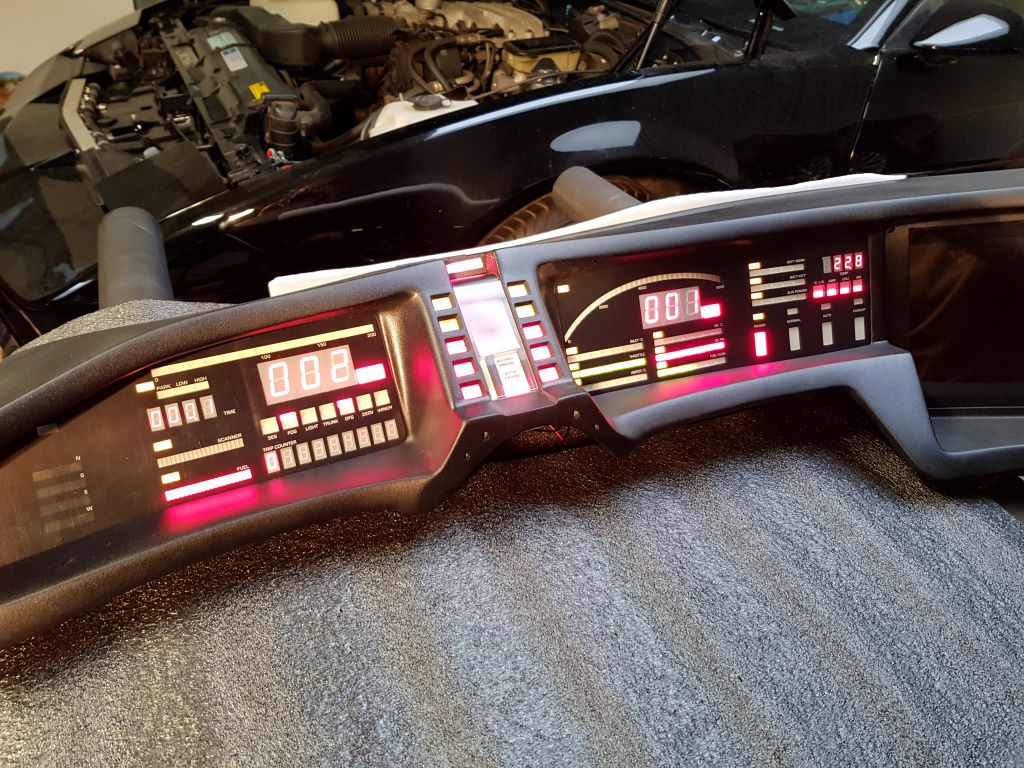

Nun da schon mal die Elektronik angebracht ist, darf natürlich ein aller erster Test nicht fehlen,.... Es werde LICHT!



Eines gleich vorweg, damit sich niemand wundert. Die Elektronik kommt bald wieder raus, da ich noch einiges vorhabe um das Erscheinungsbild wirklich perfekt hinzubekommen,... auch ist z.b. die linke Seite (gesehen von der Voicebox) noch ein Prototyp... (sieht man an den nicht voll leuchtenden Zahlen in der untersten Reihe)

Aber immerhin,.. man sieht schon worauf es hinauslaufen wird...
