Eine Woche ist wieder vergangen und nun gehts endlich wieder weiter. Das nächste Teil das aufgebaut wird ist das Drehzahlmesserboard.

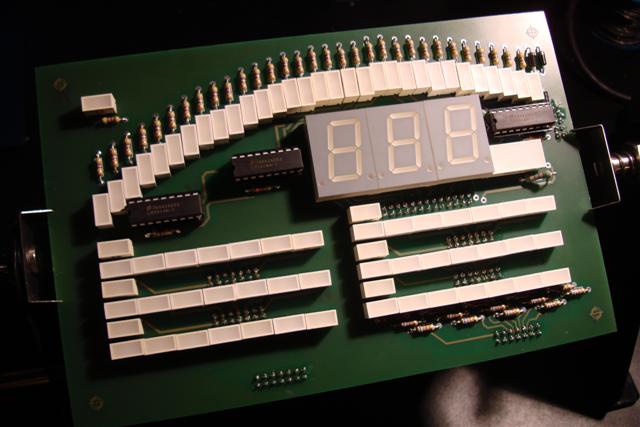

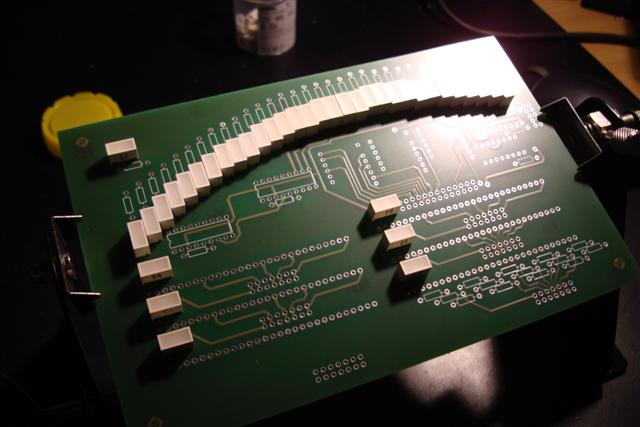

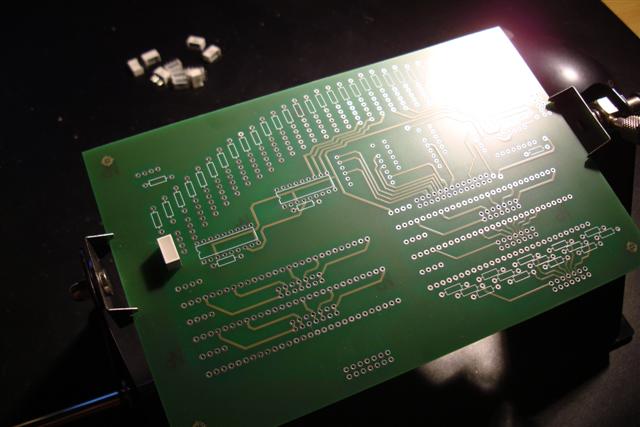

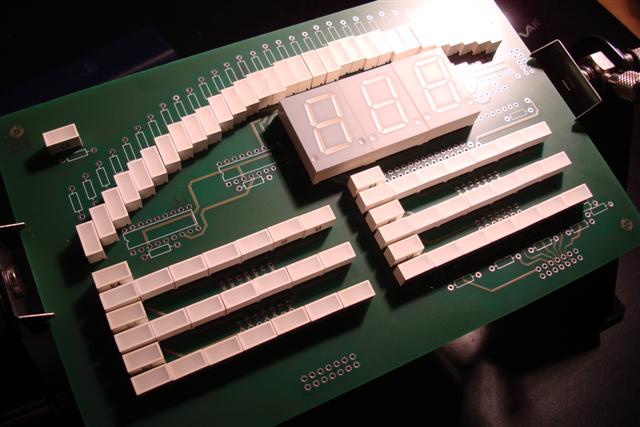

Auch dieses Board existierte nicht als Prototyp. Nur die einzelnen Schaltungen wurden zuvor getestet, jedoch nicht in der bekannten Optik. Nun habe ich die Schaltung final aufgebaut. Als erstes, da man hier gleich was sehen kann, habe ich die Platine mit den LEDs begonnen.

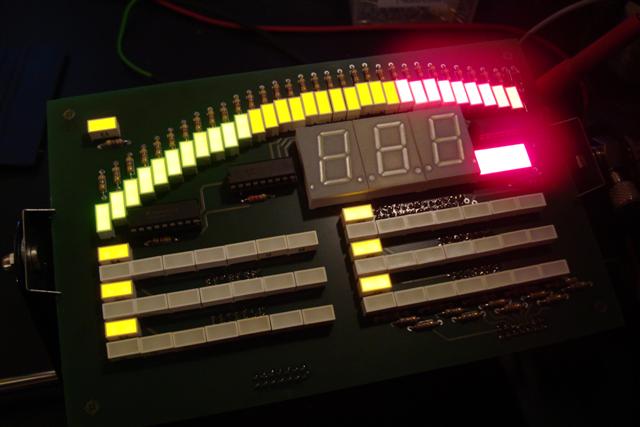

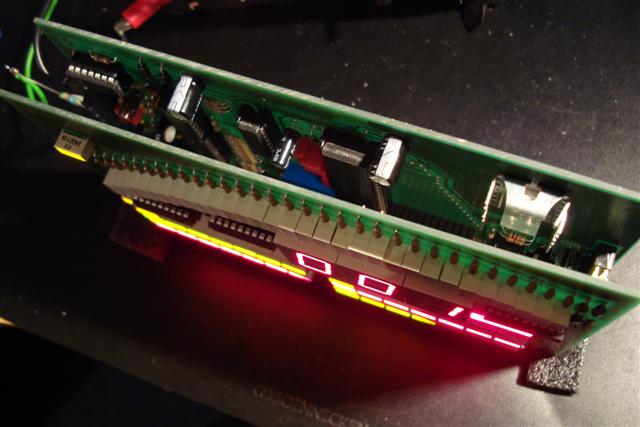

Wie man sehen kann funktionieren die LEDs auf Anhieb.
Die Funktionen, welche diese Einheit anzeigen wird, sind umfangreich.

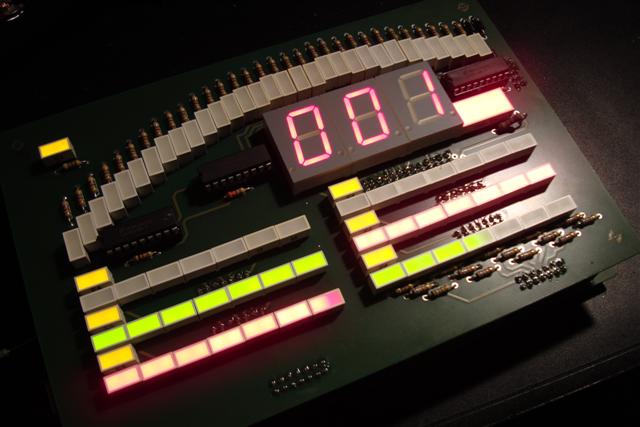

Sie reicht von grafischer und nummerischer Anzeige der Drehzahl über Öltemperatur-, Öldruck-, Wassertemperatur-, Gasfußstellungs-, Lufttemperatur- und Batterieanzeige.

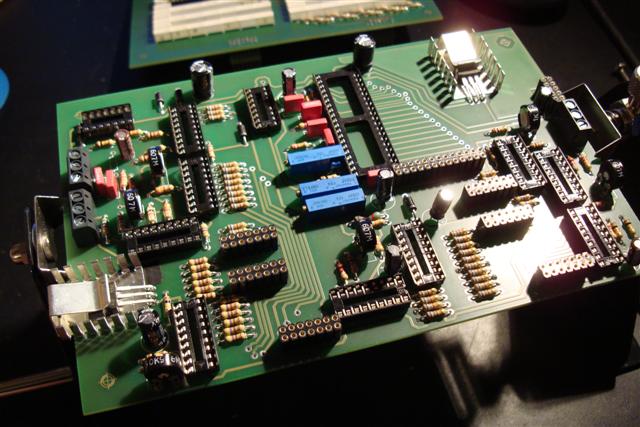

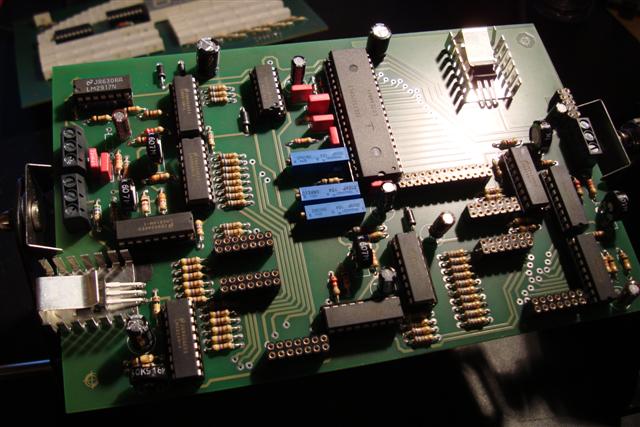

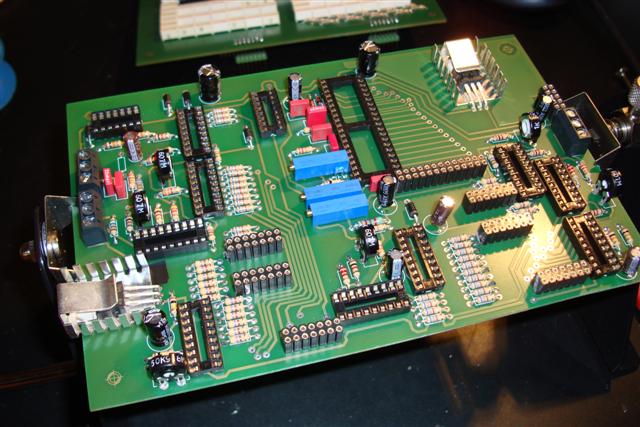

Wie man sehen kann, besteht dieses Board aus einer großen Anzahl an Bauteilen. Umso stolzer bin ich, dass kein einziger Layoutfehler in der Schaltung ist. Alles funktioniert einwandfrei und auch die einzelnen Pegelanzeigen lassen sich perfekt justieren.

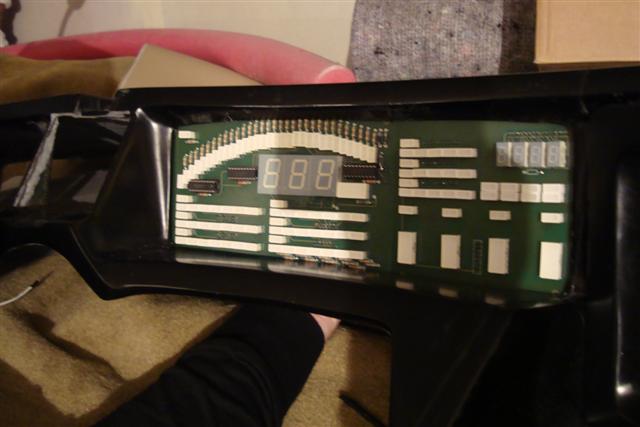

Nun sind alle Schaltungen von der Voicebox nach rechts zum Monitor fertig und funtktionstüchtig. Kommende Woche beginne ich mit der Schaltung links von der Voicebox. Hier finden sich das Kompassboard und der Speedometer.
Also es gibt in Kürze wieder einiges zu sehen und auch am Wagen werde ich in Kürze weiter machen.
Teddy
